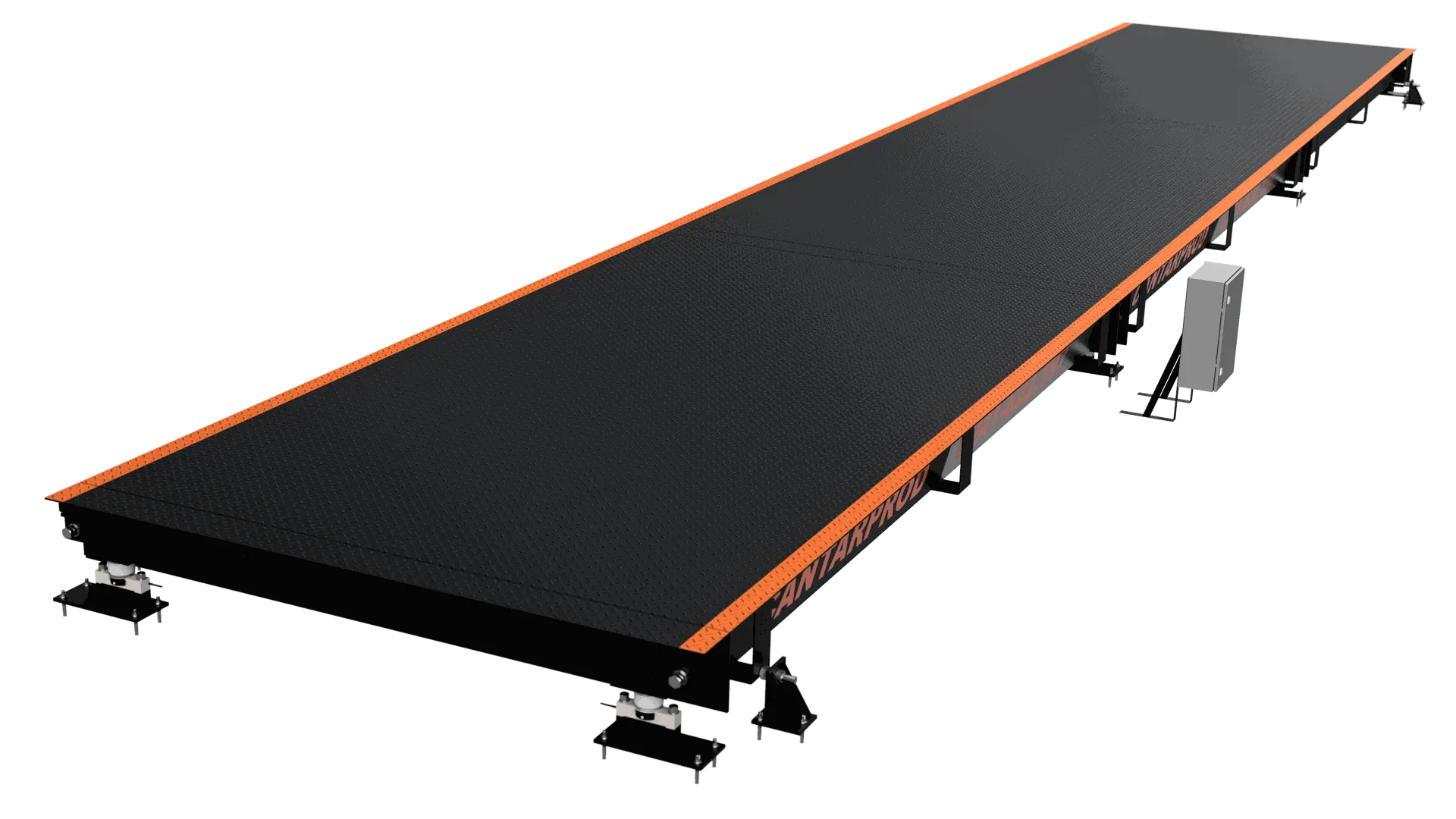

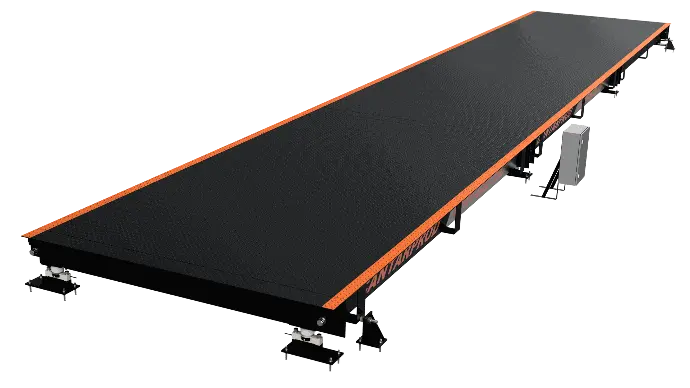

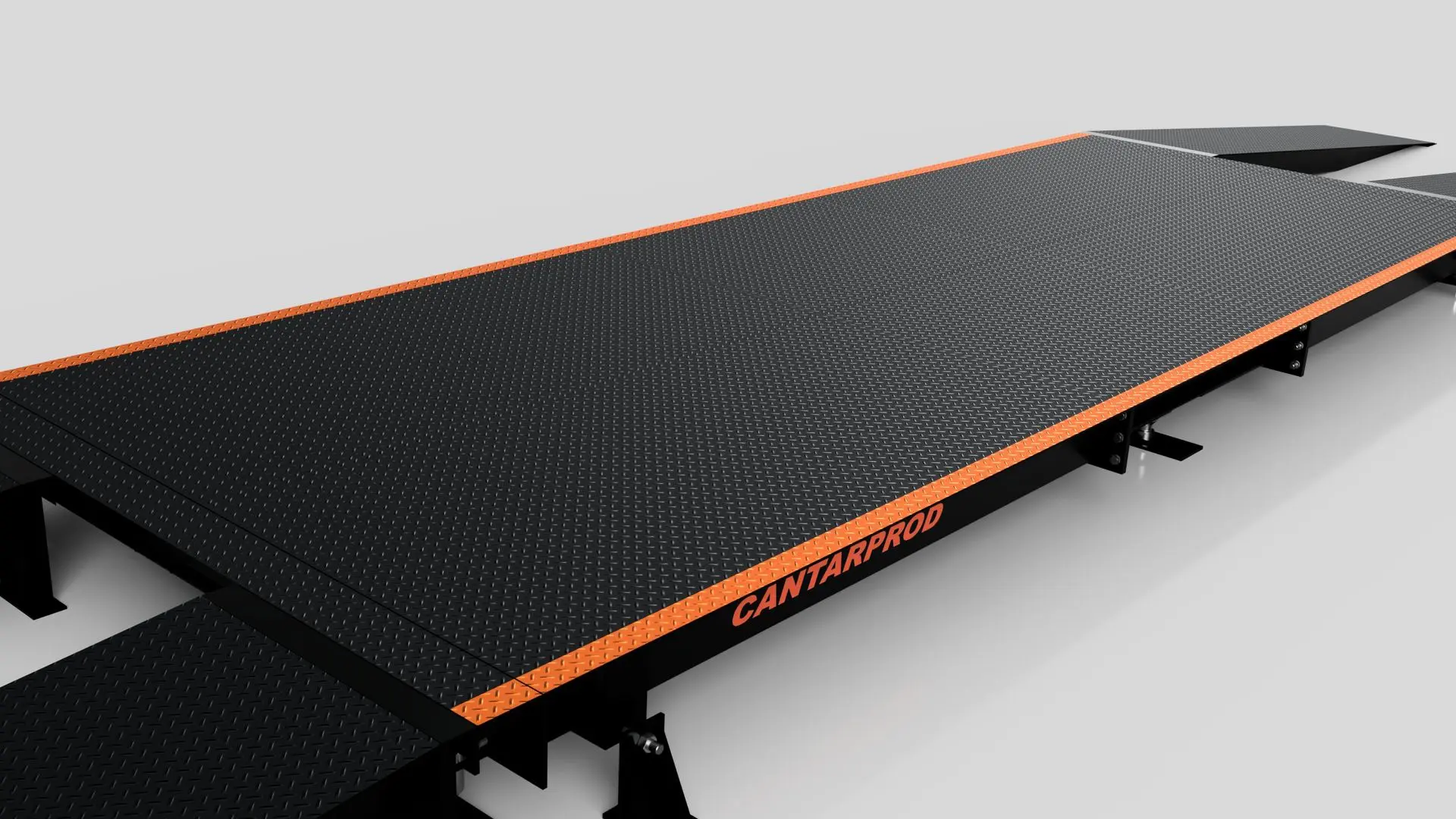

Cantar rutier OPTIMUS

Cantarul Rutier OPTIMUS este alegerea optima pentru o aderenta superioara si siguranta maxima pe intreaga suprafata de rulare. Cu o constructie din tabla striata pe toata lungimea si latimea cantarului, acest cantar rutier garanteaza performanta de top si siguranta.


Variante disponibile​

Cod

Module / Nr. Celule

L x l* (m)

Max (kg)

1D (kg)

2D (kg)

O1T-4625-15

1 / 4

4.6 x 2.5

15000

5

2 / 5

O1T-0603-15

1 / 4

6 x 3

15000

5

2 / 5

O2T-0803-30

2 / 6

8 x 3

30000

10

5 / 10

O2T-0803-50

2 / 6

8 x 3

50000

20

10 / 20

O2T-1203-30

2 / 6

12 x 3

30000

10

5 / 10

O2T-1203-60

2 / 6

12 x 3

60000

20

10 / 20

O3T-1603-60

3 / 8

16 x 3

60000

20

10 / 20

O37-1635-60

3 / 8

16 x 3.5

60000

20

10 / 20

O3T-1603-80

3 / 8

16 x 3

80000

50

20 / 50

O3T-1635-80

3 / 8

16 x 3.5

80000

50

20 / 50

O3T-1803-60

3 / 8

18 x 3

60000

20

10 / 20

O3T-1835-60

3 / 8

18 x 3.5

60000

20

10 / 20

O3T-1803-80

3 / 8

18 x 3

80000

50

20 / 50

O3T-1835-80

3 / 8

18 x 3.5

80000

50

20 / 50

O4T-2203-100

4 / 10

22 x 3

100000

50

20 / 50

O4T-2235-100

4 / 10

22 x 3.5

100000

50

20 / 50

O4T-2203-120

4 / 10

22 x 3

120000

50

20 / 50

O4T-2235-120

4 / 10

22x 3.5

120000

50

20 / 50

Toate variantele disponibile sunt Aprobate Metrologic .

* La cerere, pot fi realizate și alte dimensiuni.

Componente incluse​

Cantarul rutier OPTIMUS este echipat cu urmatoarele componente esentiale pentru functionarea sa corecta si eficienta.

Platforma Metalica Modulara

compusa din 1, 2, 3 sau 4 module

*alte configuratii la cerere

Indicator de Greutate

echipat cu afisaj LED de mari dimensiuni

Celule de Sarcina

proiectate pentru functionarea la exterior

Cutie de Jonctiuni

cu protectii la descarcari electrice si suprasarcini

Protectii Cabluri Electrice

impotriva rozatoarelor si altor factorii externi

Elemente Mecanice de Montaj

pentru functionare corecta si in siguranta

Servicii incluse

Livrare

componentele sunt livrate la locul de instalare

Montaj

asamblarea si instalarea componentelor de catre echipa de tehnicieni Cantarprod

Punere in Functiune

teste functionale, calibrare cu greutati etalon si verificarea metrologica initiala

Declaratie de Conformitate

conform cu Directiva 2014/31/UE referitoare la Aparatele de cantarit cu functionare neautomata, transpusa in legislatia romaneasca prin HG 710/2015

Platforma metalica

Proiectare si capacitate de cantarire

Integritatea structurala a platformei de cantarire este cel mai important aspect la fabricarea unui cantar rutier.

Una dintre cele mai bune modalitati de a evalua rezistenta si capacitatea unei cantar rutier de a rezista la un volum mare de trafic este designul platformei de cantarire si cantitatea de otel.

Doi termeni recunoscuti in industrie, asociati cu capacitatea de cantarire și gradul de incarcare a platformei cantarului rutier sunt capacitatea de incarcare concentrata (CLC) si axa dubla tandem (DTA). Aceste evaluari (efectuate conforma standardului american NTEP) definesc sarcina maxima pe care este proiectata sa o suporte platforma metalica printr-un grup de doua axe cu o distantata de aprox. 1.2 m si o latime a axei de aprox. 2.4 m.

proiectare cantar rutier CANTARPROD
analiza proiectare cantar rutier CANTARPROD

Proiectarea platformelor metalice de la Cantarprod se desfasoara conform acestor principii, beneficiind de tehnologii moderne de proiectare asistata de calculator (CAD) si analiza avansata a elementelor finite (FEA). Aceasta abordare asigura platformelor metalice fabricate de Cantarprod un nivel inalt de fiabilitate, rezistenta si durabilitate, facandu-le ideale pentru utilizare intensiva si sigura pe termen lung.

Constructie

Platformele metalice destinate cantarelor rutiere sunt produse in fabrica Cantarprod, o unitate de productie moderna si specializata, dotata cu echipamente de ultima generatie pentru a asigura standarde inalte de calitate si precizie, vezi fabrica Cantarprod.

  • Design cu partea inferioara deschisa si partea superioara din tabla striata
  • Constructie longitudinala din grinzi sudate profil IPE / U
constructie cantar rutier CANTARPROD
limitari cantar rutier CANTARPROD

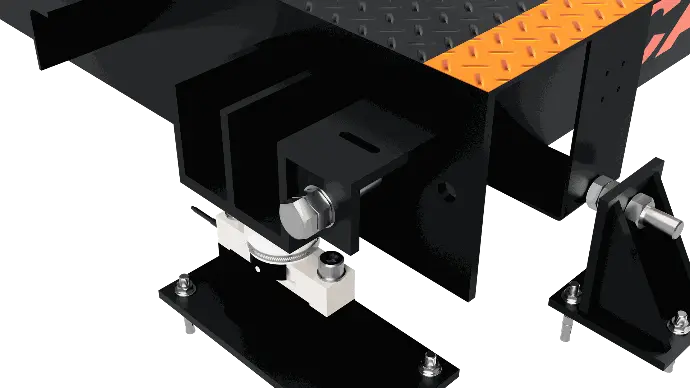

  • Celule de sarcina montate la capete pentru a reduce la minim miscarile platformei in plan vertical

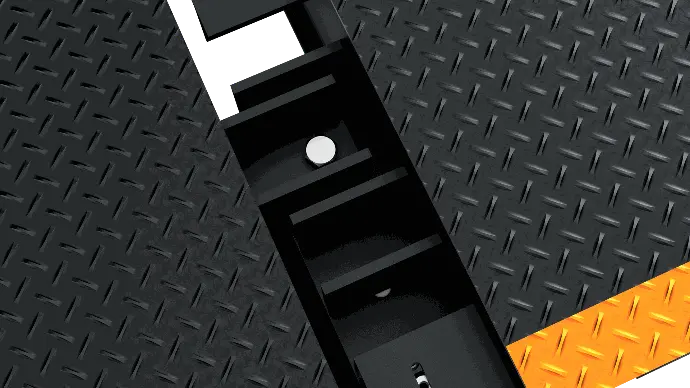

  • Acces de sus, fara suruburi, la celulele de sarcina

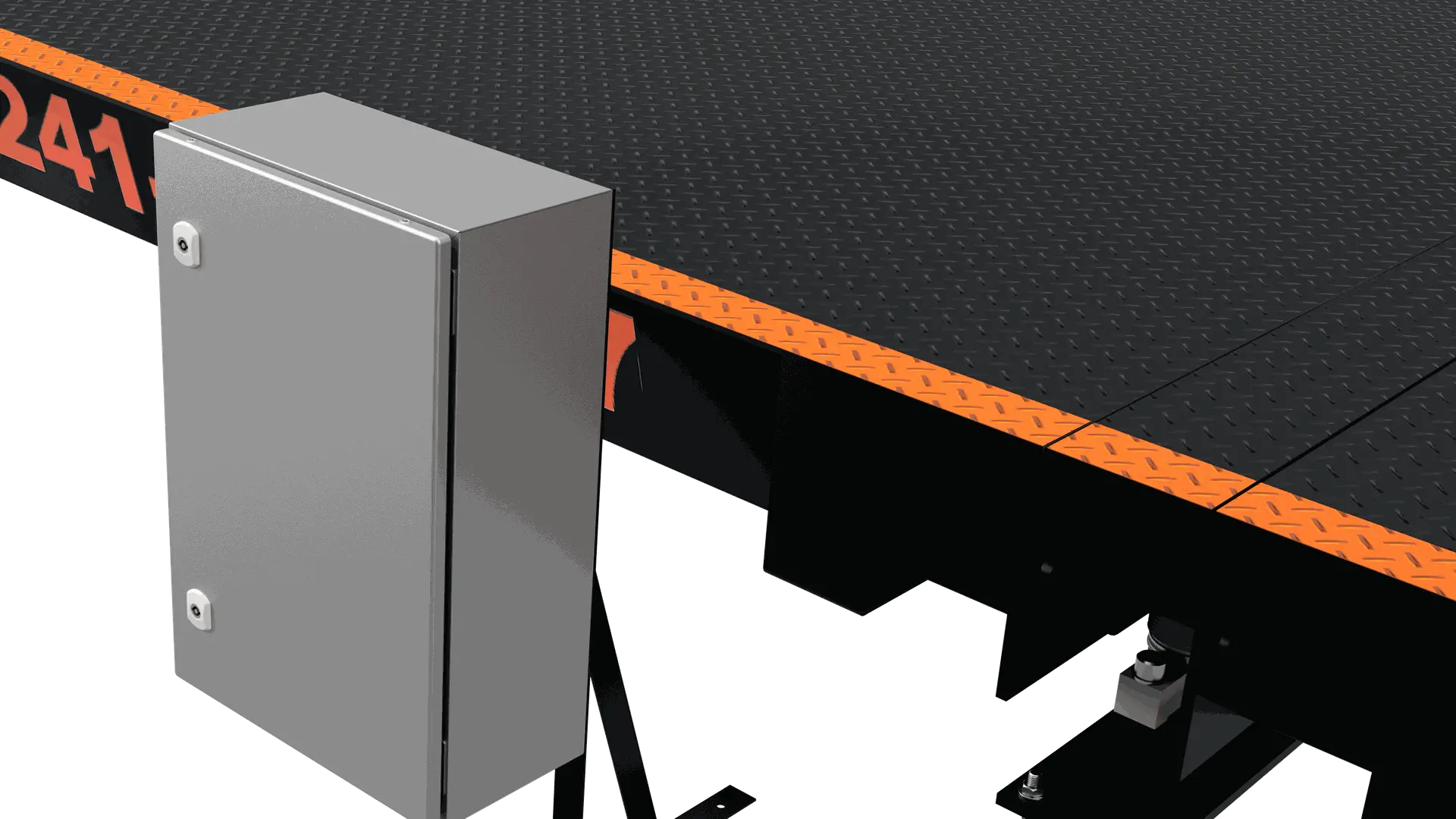

  • Cutie de jonctiuni montata in exteriorul platformei pentru acces rapid si usor
  • Tresee de cablu ascunse in structura pentru protejarea cablurilor la actiunile factorilor externi
  • Cabluri complet acoperite in copex metalic anti-rozatoare
cutie protectie cabluri cantar rutier CANTARPROD
montaj cantar rutier CANTARPROD

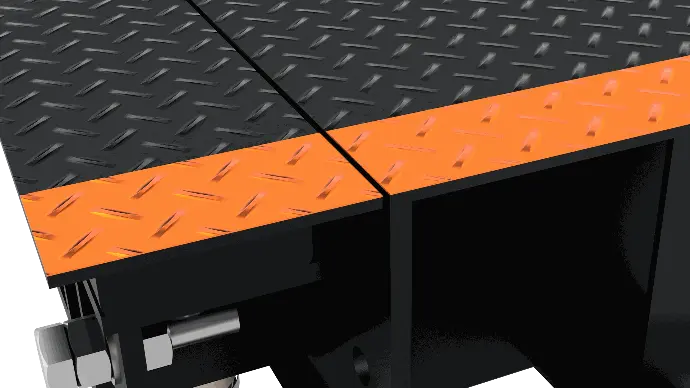

  • Conexiune rapida auto-asezare intre module
  • Proces complex de finisare ce include:
    • curatarea otelului inainte de vopsire si tratarea acestuia cu solutie antirugina, urmat de
    • un strat de grund epoxidic bicomponent, urmat de
    • un strat de vopsea poliuretanica bicomponent ce confera o protectie ridicata la factorii mecanici si de mediu.
finisare cantar rutier CANTARPROD
instalare cantar rutier CANTARPROD
  • Inaltimea cantarului, respectiv distanta dintre platforma betonata pe care este amplasat acesta si calea de rulare, permite realizarea cu usurinta a operatiunilor de curatare, asigurand precizie si fiabilitate in procesul de cantarire.

Indicator de greutate

Indicatoarele de greutate detin CERTIFICARE OIML-R76 si CERTIFICARE EUROPEANA DE TIP

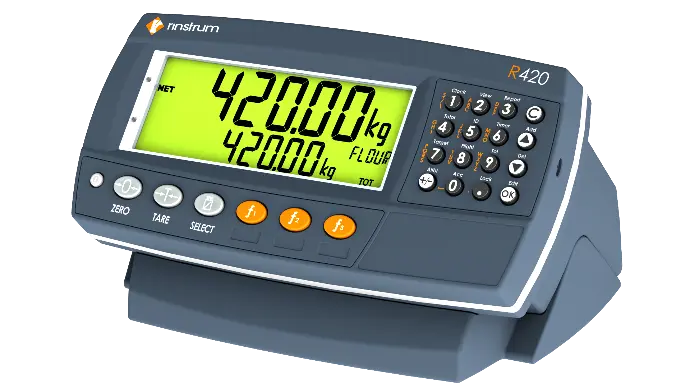

indicator de greutate Rinstrum R420

R420

Indicator de greutate industrial cu afisaj ilumitat LCD de mari dimensiuni, tastatura alfanumerica, suport birou, conectori alimentare, interfata seriala RS232 si RS485. Carcasa ABS cu IP65.

Celule de sarcina

Celulele de sarcina detin CERTIFICARE OIML-R60 C3.

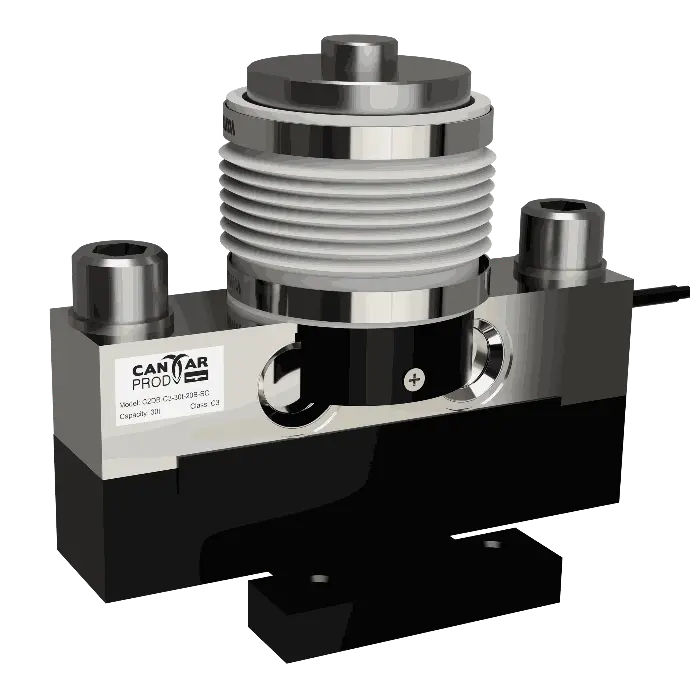

celula de greutate C2DB CANTARPROD

C2DB

Celula de sarcina din otel aliat placat cu nichel, IP68.

Sigilata ermetic.

Descarcatoare de supratensiune incorporate.

Precizie ridicata.

Curent calibrat.

Cutie de Jonctiuni

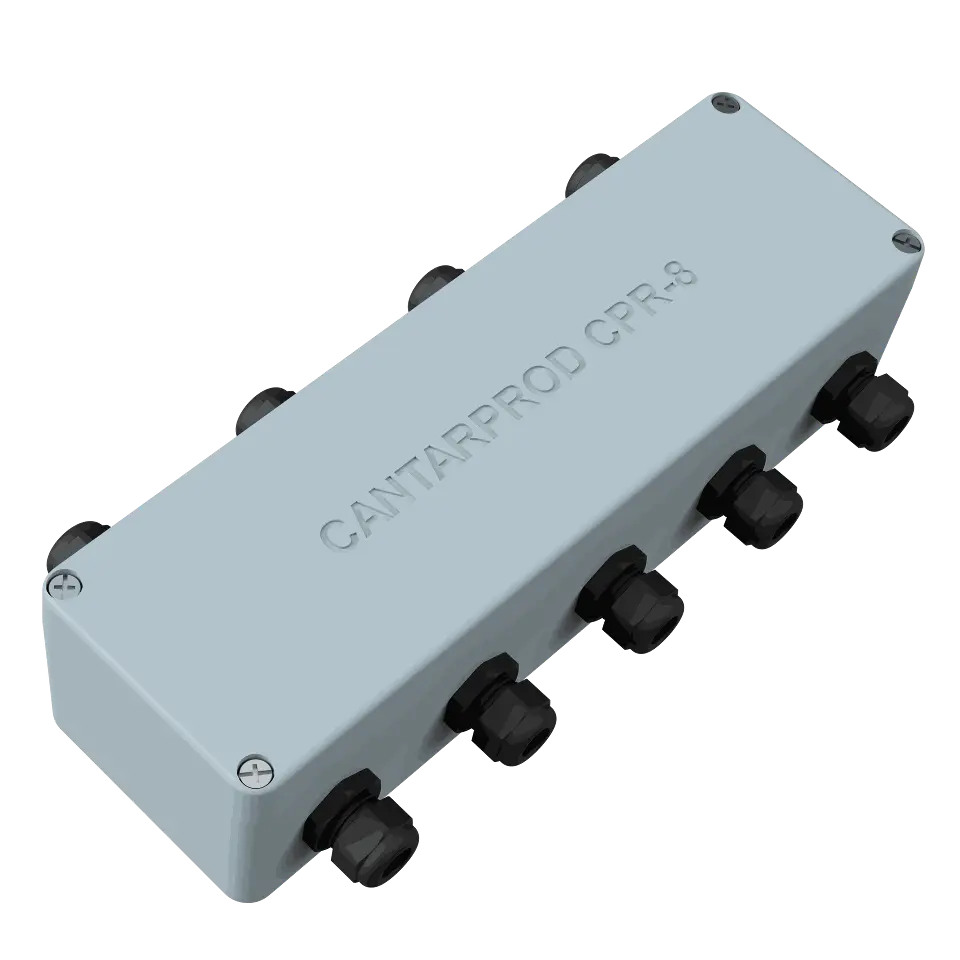

cutie de jonctiune CPR

CPR - 4/6/8/10

  • Cutie de jonctiune pentru 4,6, 8 sau 10 celule de sarcina
  • Material: Poliester IP69
  • Circuit de protectie la supratensiune: Da
  • Ajustare colturi cu rezistente: Da
  • Diametru maxim cablu (mm): 9
  • Conexiune cablu cu terminale de prindere: Da
  • Protectie impotriva trasnetului: Da
  • Facilitatea de reglare pe colturi: Da
  • Compatibil cu cablu: 4 si 6 fire
  • Model presetupa: M16x1.5
  • Cablu de impamantare: 10mmpx120mm

Elemente Mecanice de Montaj

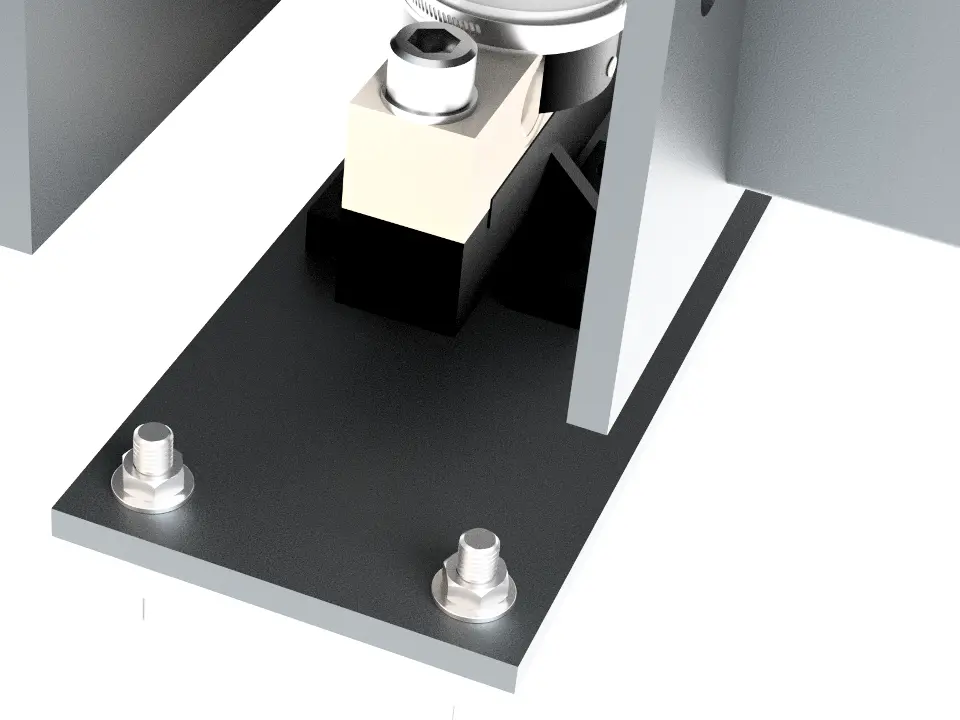

placi metalice cantar rutier CANTARPROD

Placi metalice montaj celule de sarcina + ancore

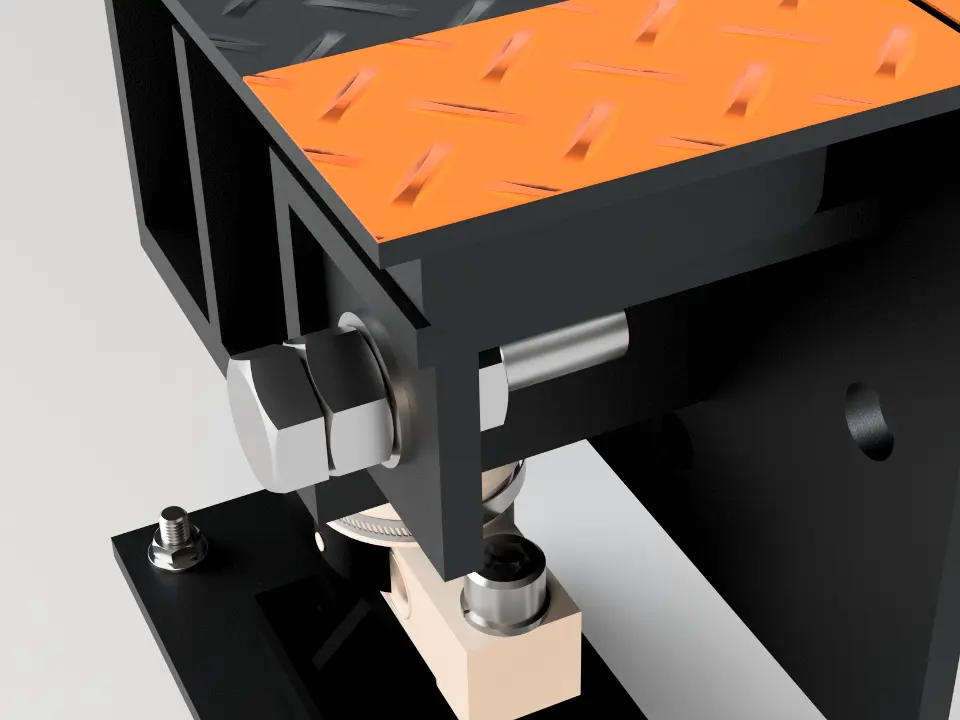

limitari longitudinale cantar rutier CANTARPROD


Limitari logitudinale

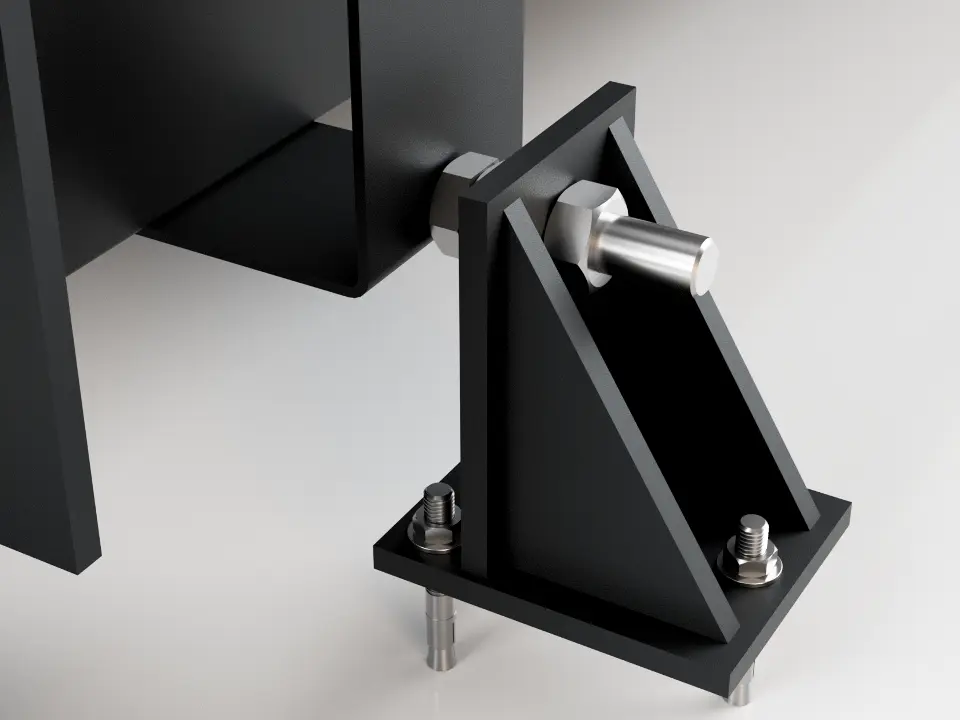

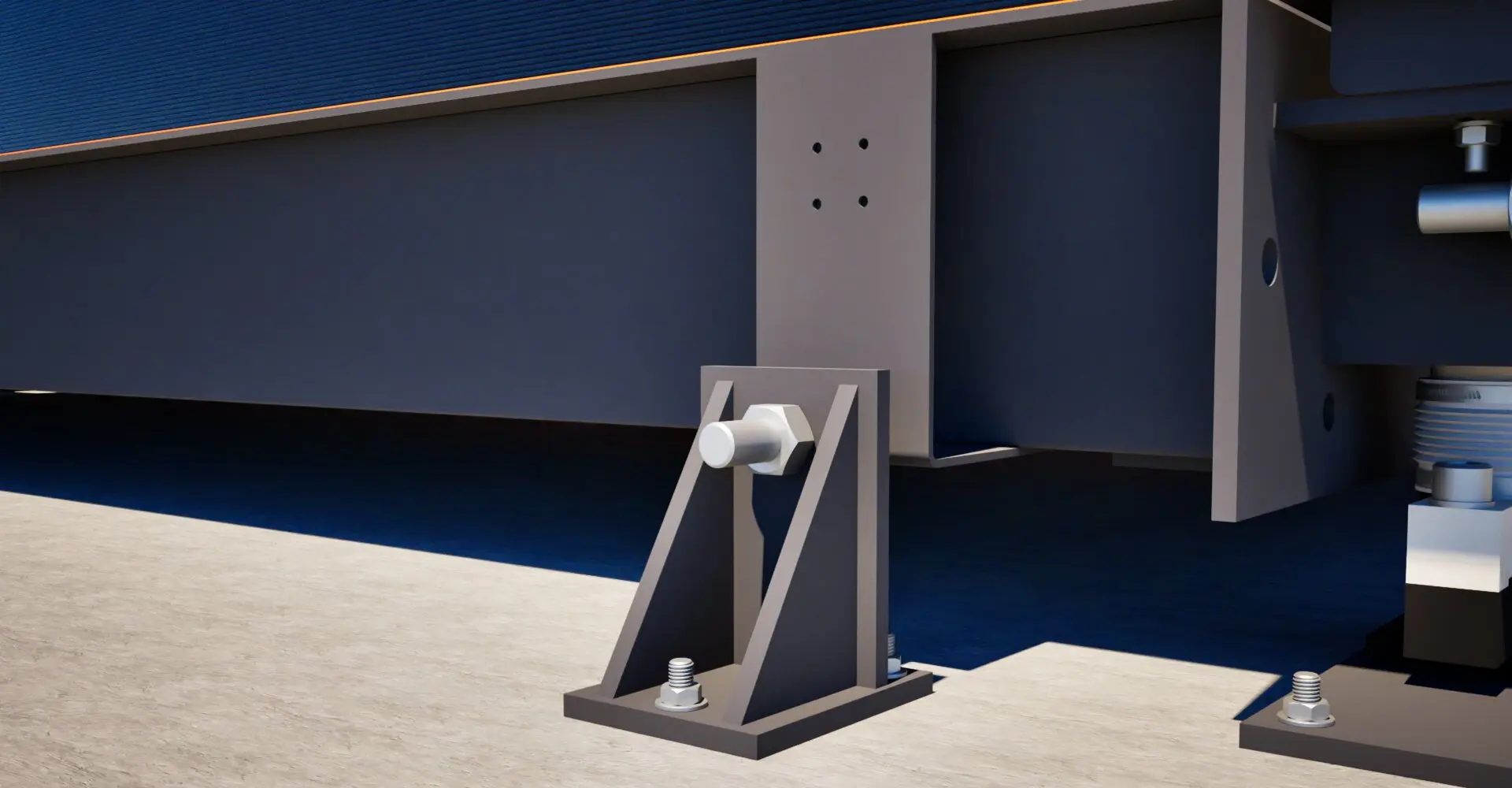

limitari transversale cantar rutier CANTARPROD


Limitari transversale + ancore

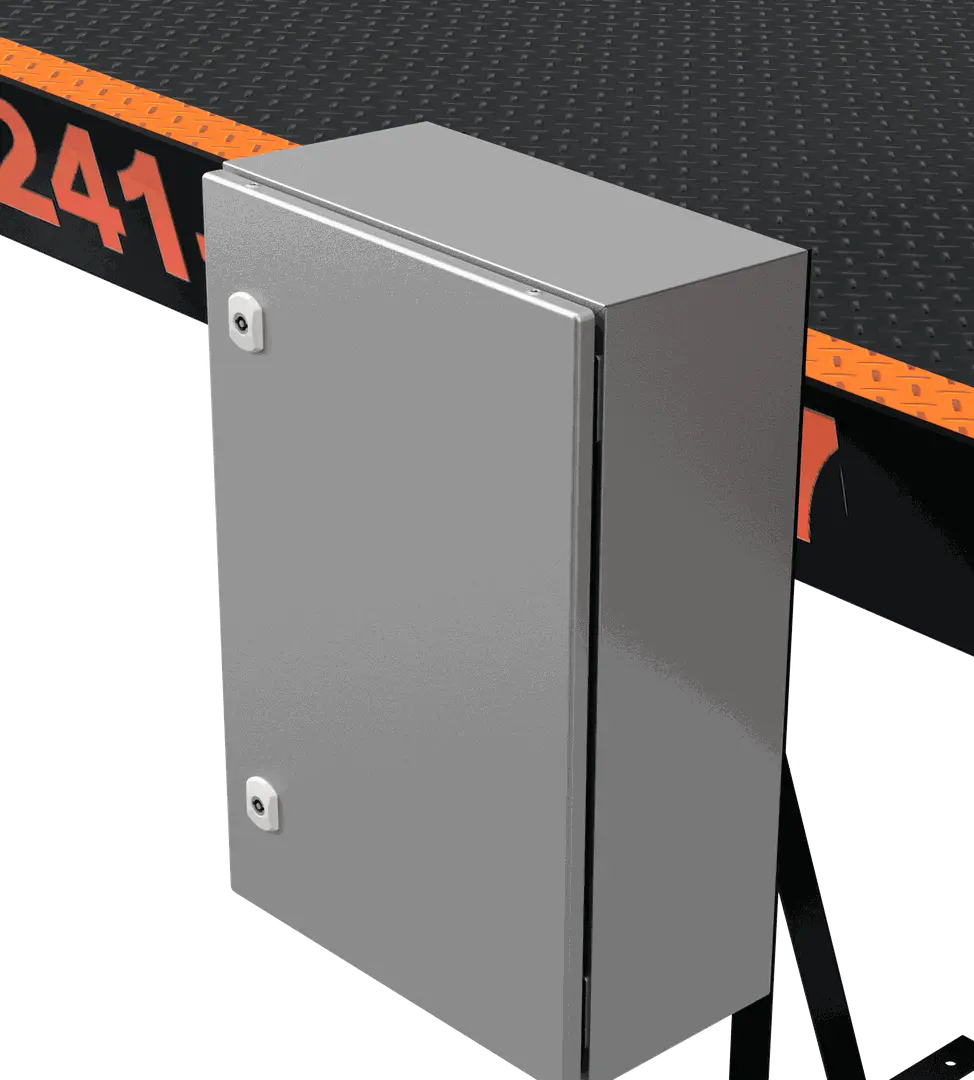

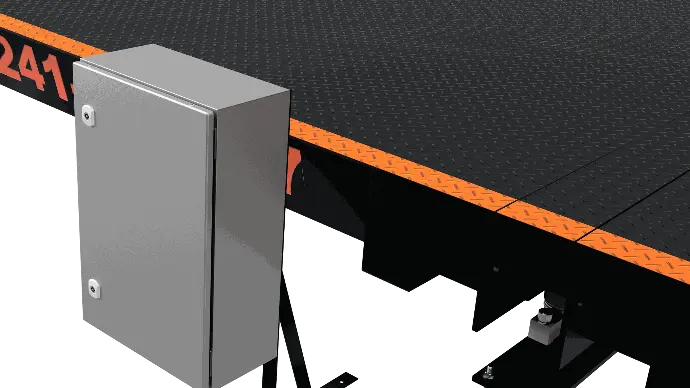

cutie electrica protectie cabluri cantar rutier CANTARPROD


Cutie electrica protectie cabluri si cutie de jonctiune + console

ACCESORII

terminal self service STX5000 cantar rutier CANTARPROD

Terminal STX-5000

terminal self service STX2000 cantar rutier CANTARPROD

Terminal STX-2000

sistem ANPR cantar rutier CANTARPROD


Sistem ANPR
